Información Básica.
No. de Modelo.
GGD Low Voltage Distribution Cabinet
Certificación
ISO9001: 2000, VDE, CCC
Forma
All Tipo de empaquetado
Voltaje de la operación
Baja Tensión
Tamaño
2 Unidades
Rango de aplicación
Textil
Material de Shell
Aleación de aluminio
Shell Grado de la protección
IP23
Marca
almacenamiento verde
nombre del producto
armario de distribución ggd
palabras clave
armario de distribución de energía
modelo
ggd1 ggd2 ggd3
tensión nominal (v)
380 V
corriente nominal (a)
1000/600/400, 1500/1000, 3500/2500/2000
frecuencia (hz)
50 hz
corriente de interrupción de cortocircuito nominal
15/30/50 ka
corriente de resistencia nominal de corto tiempo
15/30/50 ka
corriente nominal de resistencia de pico
30/63/105 ka
material
hoja enrollada en frío
número de polos
sistema de 4 fases de 3 hilos, sistema de 3 fases de 5 hilos
método de instalación
instalación en interiores
aplicación
transmisión de potencia eléctrica
oem
disponible
moq
juego 1
Paquete de Transporte
exportar caja estándar de madera
Especificación
80,00cm * 60,00cm * 220,00cm
Marca Comercial
almacenamiento verde
Origen
Jiangsu, China
Código del HS
8537109090
Capacidad de Producción
50000 sets/año
Descripción de Producto
ARMARIO DE la placa de distribución DE ALMACENAMIENTO VERDE China Alimentación de baja tensión exterior Cuadro de distribución eléctrica para la corrección del factor de potencia

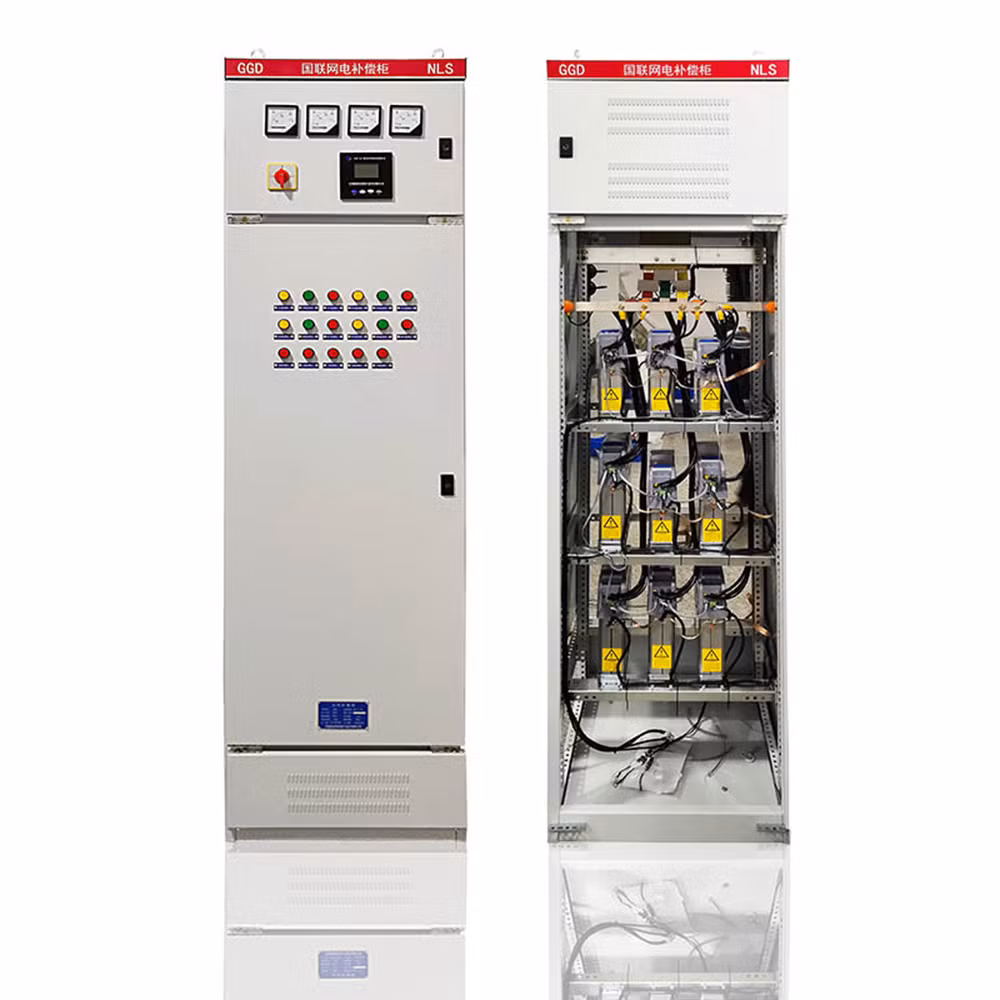

Armario de distribución GGD
El armario de distribución de baja tensión GGD tipo AC es adecuado para usuarios de energía como centrales eléctricas, subestaciones y empresas industriales como un sistema de conversión de energía para equipos de alimentación, iluminación y distribución con AC 50Hz, tensión de funcionamiento nominal 380V y corriente nominal hasta 3150A. , distribución y Control.
Este producto tiene una alta capacidad de ruptura y una corriente de resistencia a corto plazo nominal de 50kA. Tiene las características de un Plan de circuito flexible, una combinación conveniente, una sólida practicabilidad y una estructura nueva.
Características estructurales - 02
Al diseñar el armario GGD, se tiene en cuenta el problema de disipación de calor durante el funcionamiento del armario. Hay diferentes números de ranuras de disipación de calor en los extremos superior e inferior del armario.
Cuando los componentes eléctricos del armario se calientan, el aire caliente sube y se descarga a través de las ranuras superiores, mientras que el aire frío se repone continuamente en el armario a través de las ranuras inferiores, haciendo que el armario sellado sea autónomo. Un canal de ventilación natural se forma de abajo a arriba para lograr el propósito de la disipación de calor.
Al diseñar el armario GGD, se tiene en cuenta el problema de disipación de calor durante el funcionamiento del armario. Hay diferentes números de ranuras de disipación de calor en los extremos superior e inferior del armario.
Cuando los componentes eléctricos del armario se calientan, el aire caliente sube y se descarga a través de las ranuras superiores, mientras que el aire frío se repone continuamente en el armario a través de las ranuras inferiores, haciendo que el armario sellado sea autónomo. Un canal de ventilación natural se forma de abajo a arriba para lograr el propósito de la disipación de calor.
Significado del modelo
Sistema primario de distribución de alimentación de baja tensión GGD
Diagrama de esquema de circuito principal personalizado
